42 Round Serious BLDC Motor
Brushless DC motor,power 20-50W,voltage 12-48VDC,rated torque 70- 150mN.m,wide speed range and high efficiency
widely used in vending mchine,solar cheaning machine
optioanl :plabetary gear box, encoder,brake
Technical Specification

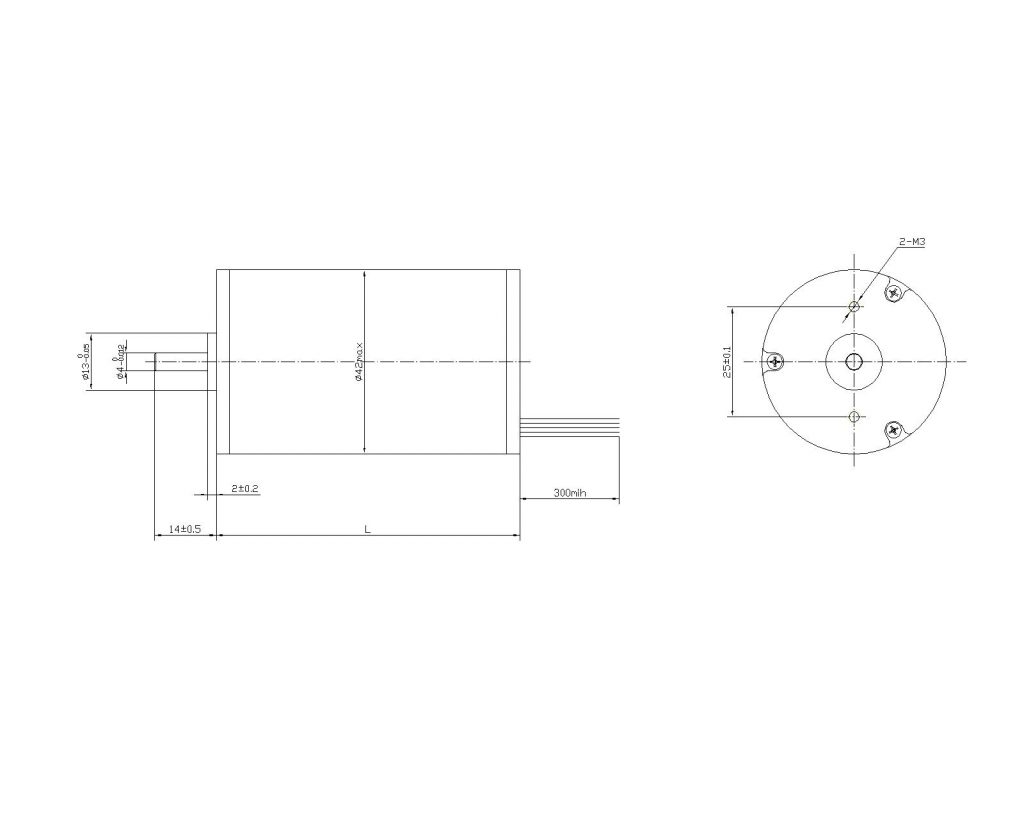

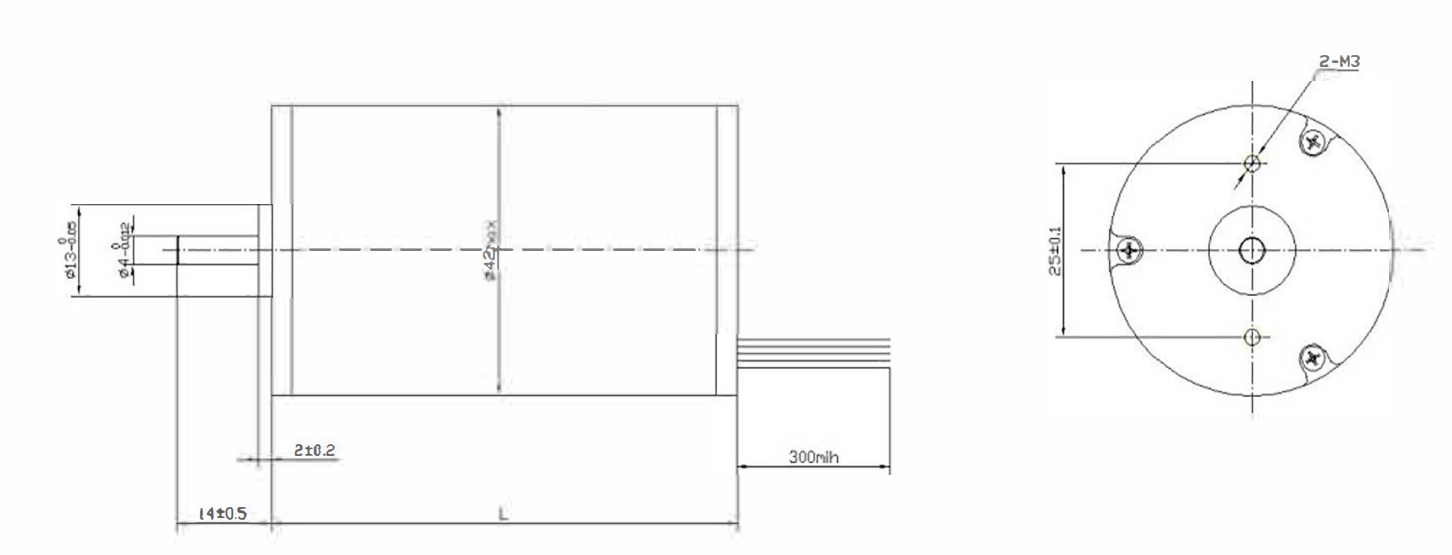

Dimensions
Download
GENERAL SPECIFICATION
Winding type: Star |
Hall effect angle: 120 degree electrical angle |
Shaft run out: 0.025mm |
Insulation Class: Class B |
Dielectric strength:500VDC for one minute |
Ambient temperature: -20—+40℃ |
WIRE DIAGRAM
Lead No. | Lead Color | Lead Gauge | Function |
1 | RED | 20AWG UL1569 | Phase U |
2 | YEL | Phase V | |
3 | BLA | Phase W | |
4 | RED | 26AWG UL1569 | +5V |
5 | BLU | Hall A | |
5 | GRE | Hall B | |
7 | WHI | Hall C | |
8 | BLA | GND |
ELECTRICAL SPECIFICATION
Model | 42DMWR50-2430 | 42DMWR60-2430 | 42DMWR70-2430 | |
Voltage | V | 24 | 24 | 24 |
Number of poles | 8 | 8 | 8 | |
Rated power | W | 30 | 40 | 55 |
No load speed | rpm | 5000 | 5000 | 5000 |
Rated torque | Nm | 0.07 | 0.1 | 0.13 |
Rated Speed | rpm | 4000 | 4000 | 4000 |
Rated Current | A | 2.0 | 2.6 | 4.0 |
Peak Torque | Nm | 0.21 | 0.3 | 0.4 |
Weight | Kg | 0.35 | 0.38 | 0.40 |
Length | mm | 50 | 60 | 70 |
